工業平板條碼模組，掃碼核心部件
條形碼作為產品的一個身份證，它從生產管理到上架銷售都給各個環節的管理帶來了便捷，作為識讀條形碼的各類型的設備逐漸呈現出多樣化的趨勢，其中的掃碼功能主要是采用條碼掃描模組，一個小小的模組實現了掃描的功能，在自助設備、智能門禁、通道閘機、快遞柜等等都有它的身影。今天遠景達來介紹工業平板的掃碼功能。

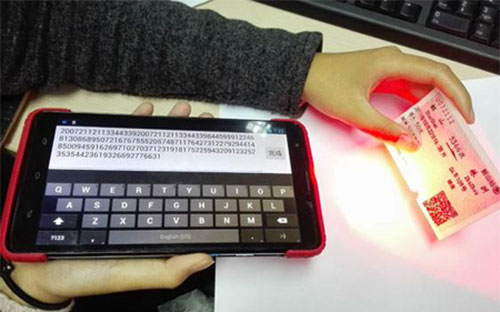

工業平板的條碼掃描模組作為嵌入式的方式進行安裝，它給工業平板提供了“電子眼”，可以使得工業平板能完成一維/二維碼的條碼掃描功能，在各種場合中應用，比如在汽車工藝生產時使用工業平板進行掃碼識讀零部件的規格以及安裝位置等信息。在醫療行業中，可以使用工業平板進行對藥品的掃碼并匹配對應的病人所使用的藥物。總之工業平板在各類型的行業中使用尤為廣泛，不僅給企業的生產管理帶來便捷，還可以從一定程度上提升精準的操作。
工業平板掃碼一個看似簡單的操作，必須利用具有良好的識別性能的條碼掃描模組才能更好的發揮其應用價值，今天我們以新大陸N1掃碼模組為例，它具有圖像采集器與解碼板一體化設計以及小巧的“身材”，剛剛好可以嵌入到工業平板電腦中，據了解，新大陸模組N1針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。因此使用它的工業平板電腦可以掃產品碼，還可以掃碼屏幕碼，使得它的適用范圍更加廣闊。
掃描性能 | 圖像傳感器 | 640*480 CMOS | |
照明 對焦 | 白光LED 紅光625nm | ||
識讀碼制 | 2D | PDF417, QR Code, Micro QR, Data Matrix | |
1D | Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, AIM128, Plessey, MSI-Plessey | ||
識讀精度* | ≥3mil | ||
典型識讀景深* | EAN13 (13mil) | 65-350mm | |
PDF417 (6.7mil) | 50-125mm | ||
Code39 (5mil) | 40-150mm | ||
Data Matrix (10mil) | 45-120mm | ||
QR Code (15mil) | 30-170mm | ||
符號反差* | ≥25% | ||
條碼靈敏度** | 傾斜±60°，偏轉±60°，旋轉360° | ||
視場角度 | 水平42°，垂直31.5° | ||
機械/電氣參數 | 通訊接口 | TTL-232,USB | |
外觀尺寸 | 21.5(W)×9.0(D)×7.0(H)（最大值） | ||
重量 | 1.2g | ||
工作電壓 | 3.3 VDC±5% | ||
額定功耗 | 452mW（典型值） | ||
電流@3.3 VDC | 工作電流 | 138mA（典型值） | |
空閑電流 | 11.8mA | ||
環境參數 | 工作溫度 | -20℃~+55℃ | |
儲存溫度 | -40℃~+70℃ | ||
工作濕度 | 5%~95%（無凝結） | ||
環境光照 | 0~100,000LUX | ||
國際認證 | FCC Part15 Class B,CE EMC Class B, RoHS2.0, IEC62471 | ||
配件列表 | 開發板 | 開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 | |
數據線 | USB | USB數據線，用來連接開發板和信息接收主機。 | |
RS-232 | RS232數據線，用來連接開發板和信息接收主機。 | ||
電源適配器 | 5V電源適配器，配合RS232數據線給開發板供電。 |
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；使用新大陸制定的測試樣碼
**測試條件：測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=30 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
