機器視覺圖像處理的四個步驟
獲得清晰的圖像是機器視覺圖像處理的重要部分之一，為了實現高精度、穩定的視覺檢測，需要捕捉目標的大圖像，對圖像進行聚焦，確保圖像明亮清晰。因此，有必要設置適當?shù)囊晥?chǎng)大小，以創建高清晰度圖像。
視覺系統的分辨率取決于CCD圖像傳感器的像素?cái)?shù)和工業相機的視場。視場越小，圖像中的目標越大，目標測量越準確。但是，如果目標物體在生產線上的位置不固定，建議確保視野大小約為目標物體的1.5倍。

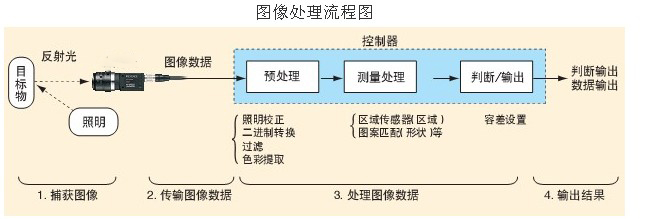

圖像處理過程可分為下列四個步驟：
步驟1、捕獲圖像：釋放快門并捕獲圖像；
步驟2、傳輸圖像數據：將圖像數據從工業相機傳輸?shù)娇刂破鳎?/p>
步驟3、增強圖像數據：預處理圖像數據以增強功能；
步驟4、測量處理：測量圖像數據上的缺陷或尺寸，測量并將處理結果以信號的形式輸出到連接的控制設備（PLC等）。
在生產和應用中，許多視覺傳感器制造商專注于第三步“處理圖像數據”，并強調其控制器的處理能力。然而，一步“捕獲圖像”是實現穩定和準確圖像處理的重要步驟，拍攝圖像的關鍵在于正確選擇鏡頭和照明系統，以確保系統的高效穩定性能和檢測結果的準確性。
