遠心工業鏡頭的應用場景

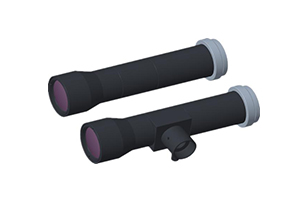

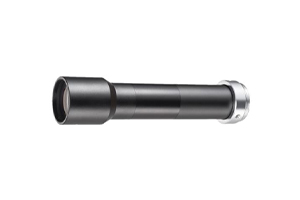

遠心工業鏡頭(Telecentric),主要是為糾正傳統工業鏡頭視差而設計,它可以在一定的物距范圍內,使得到的圖像放大倍率不會變化,這對被測物不在同一物面上的情況是非常重要的應用。遠心鏡頭由于其特有的平行光路設計一直為對鏡頭畸變要求很高的機器視覺應用場合所青睞。
1.使用遠心工業鏡頭的目的
遠心工業鏡頭目的就是消除由于被測物體(或CCD芯片)離鏡頭距離的遠近不相同,造成放大倍率不同。

2.各種遠心工業鏡頭的特點
遠心工業鏡頭分為物方遠心工業鏡頭,像方遠心工業鏡頭和雙側遠心工業鏡頭。物方遠心工業鏡頭,通過在像方焦平面上放置孔徑光闌,使物方主光線平行于光軸,從而雖然物距改變,但成像位置不變。像方遠心鏡頭,通過在物方焦平面上放置孔徑光闌,使像方主光線平行于光軸,從而雖然CCD芯片的安裝位置有改變,但在CCD芯片上投影成像大小不變。雙側遠心鏡頭,則是兼有超過兩種特點,但結構相對簡單。

3.遠心鏡頭的應用場景
a.圓管,軸柱狀物體的測量,圓柱體工件的測量;
b.發動機和其他精密機械零件尺寸檢測;
c.帶孔的金屬板和物體量測;
d.螺絲,螺帽,螺紋加工檢測和量測;
e.彈簧加工尺寸量測;
f.圓環和塑料件的尺寸檢測;
g.玻璃部件,如玻璃試管,玻璃檢測盤;
h.常規的非在線的尺寸檢測和量測設備。
工業鏡頭是機器視覺系統中十分重要的成像元件,系統若想完全發揮其功能,工業鏡頭必須要能夠滿足要求才行。21世紀初,隨著機器視覺系統在精密檢測領域的廣泛應用,普通工業鏡頭難以滿足檢測要求,為彌補普通鏡頭應用之不足,適應精密檢測需求,遠心工業鏡頭應運而生。這也是顯得遠心工業鏡頭目前也是尤為重要。
