焊錫雙面插頭視覺缺陷檢測案例
作者：超級管理員 點擊：526次 發布時間：2023-03-17
為了數據交換的需要，電子設備都提供了數據接口，無論是PC、平板點還是手機甚至顯示設備，幾乎無一例外。

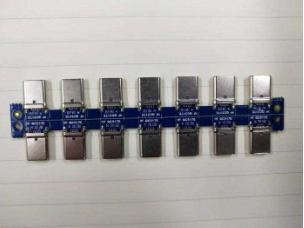

檢測內容：檢測雙面插頭少錫、連錫、假焊、偏位、劃傷等缺陷。
解決方案：

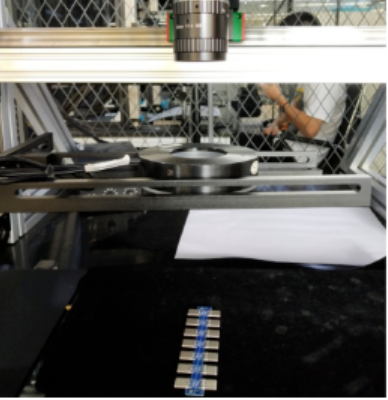

由于工件反光，工件需檢測正反兩面，并且采用傳送帶輸送檢測，產線現場應避免環境光的影響，根據客戶要求及檢測需求，選用500萬像素的工業相機，可以保證檢測精度；選用35mm的定焦鏡頭，兼容尺寸為2/3”，能一次性將工件拍攝完整；選用同軸光源，使工件光照更均勻，同時使凹凸不平面成像為平面效果，提高圖像成像的對比度，利于軟件的處理和分析。

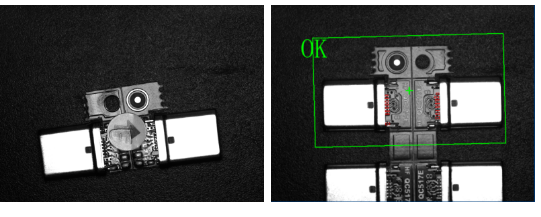

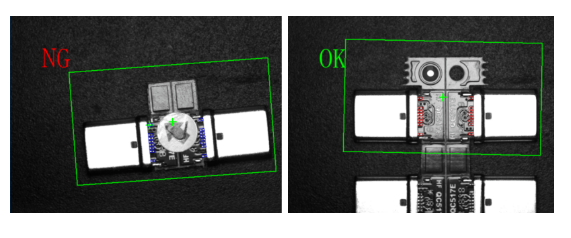

使用形狀匹配算法對插頭進行定位，框選焊點區域，使用半點分析算法對插頭的缺陷類型進行分析處理，數據判斷結果通過數值現實算法現實出來，不合格的輸出NG，并觸發報警器提示，等待下一步處理動作。
智能化、自動化、數字化、信息化是未來制造業的發展大趨勢，蘇州遠景達致力于制造業工廠企業智能改造，數字化升級。我們堅信通過不斷努力與創新，能夠?qū)崿F(xiàn)與客戶的合作共贏。如果您有相關視覺檢測方面的需求，可聯系我司。
